Adobe Illustrator(イラレ、イラストレーター)で、くの字型をしたシェイプがいくつか並んだ、何かの申し込みの流れ・手順・フローで見かける形の作り方です。

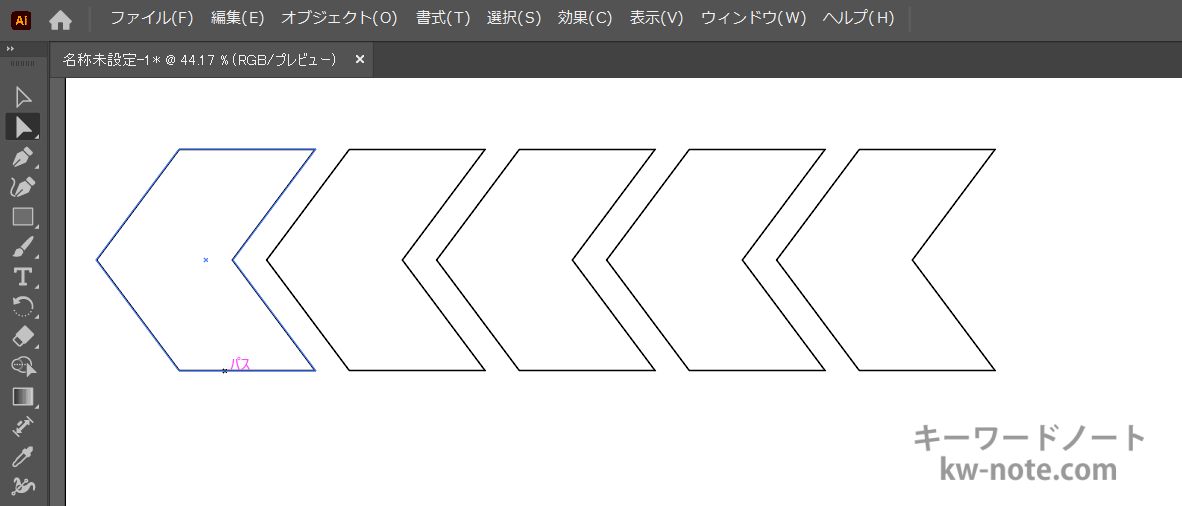

文字での説明が難しいので下の画像をご覧ください。

「矢印の先がいくつか並んだ図」とか「アロー型の流れ」「文字が書かれたくの字のフロー」などのような言葉が当てはまりそうですが、決まった呼び方がないため検索しようにもなかなか思い通りの作り方の手順が見つかりづらいかもしれません。

同じ形状のに作るにはワープやアーチなどでもできますが、この記事では一番シンプルで簡単な方法で作ります。

難しい作り方をすると、後からいろいろカスタムしてみると思わぬ弊害が出来てしまったりするので、他の操作となるべく干渉しないやり方です。

単体で作る手順

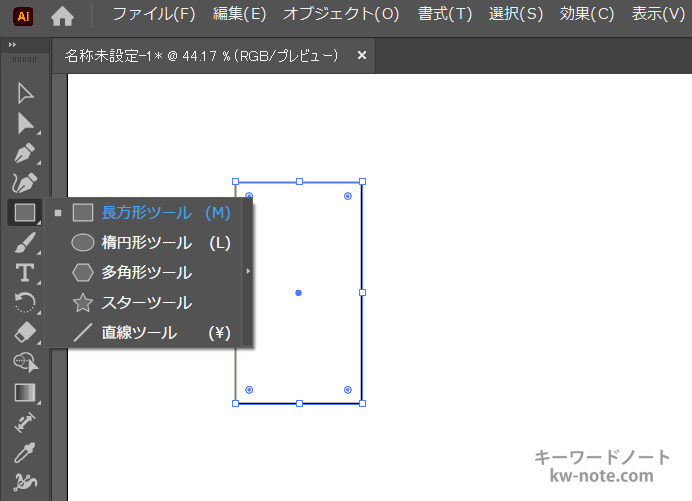

左メニュー長方形ツールで縦長の長方形を描画します。

正方形にしたい場合はshiftボタンを押しながらドラッグです。

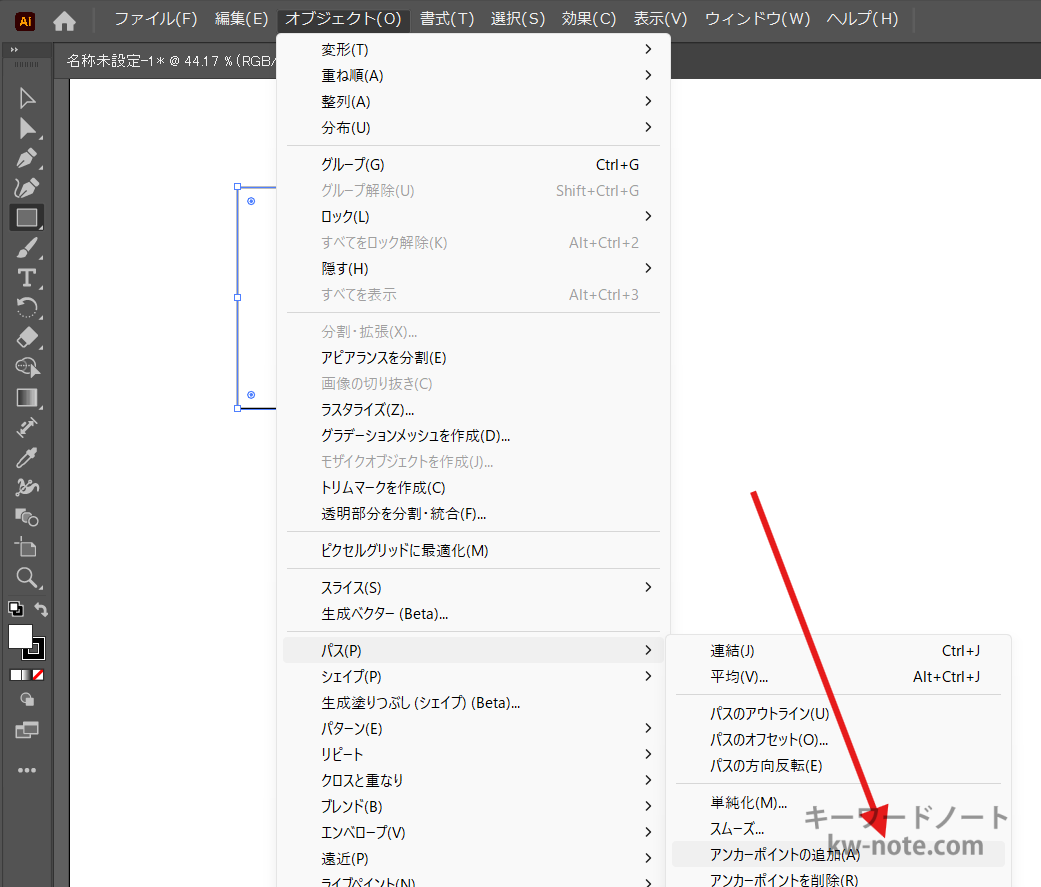

上メニューオブジェクト、パスにあるアンカーポイントの追加をクリック。

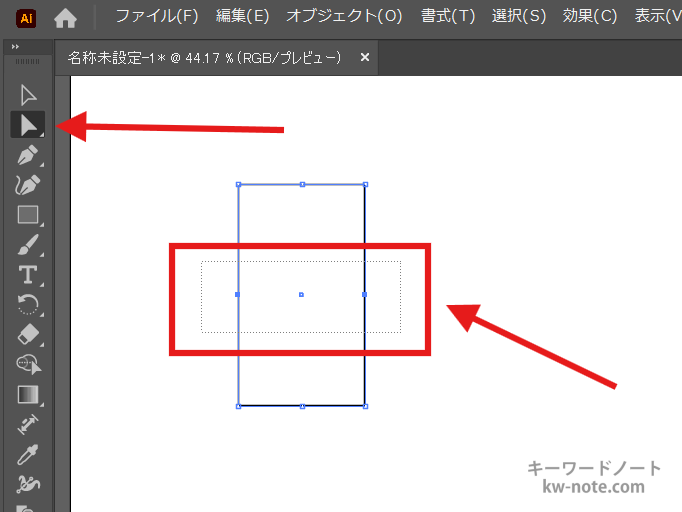

これで4つの辺の真ん中にアンカーポイントが追加されたので、左メニューのダイレクト選択を選び左右の辺の真ん中をパスを囲むようにマウスでドラッグすると、パスが選択できます。

または直接左右どちらかのパスをクリックして選択、shiftを押しながらもう一方のパスをクリックすると左右両方選択できます。

選択されると、パスが塗りつぶしの■になり、選択されていないパスは白抜きの□になっています。

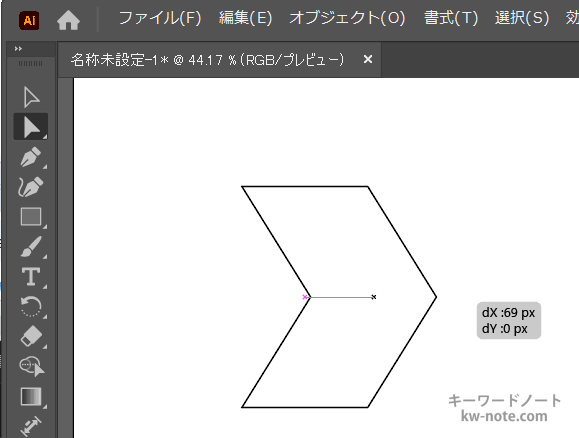

選択した状態でパスをドラッグすれば「くの字」または「逆くの字」にすることが出来ます。

shiftを押しながらだと正確な位置で変形が可能です。

次の項目では申し込み手順の表でよくみかける、アローが複数並んだ形式で作る方法です。

複数のフローを作る手順

上の項目の単体を複数にするだけなので、一部手順を変えるだけです。

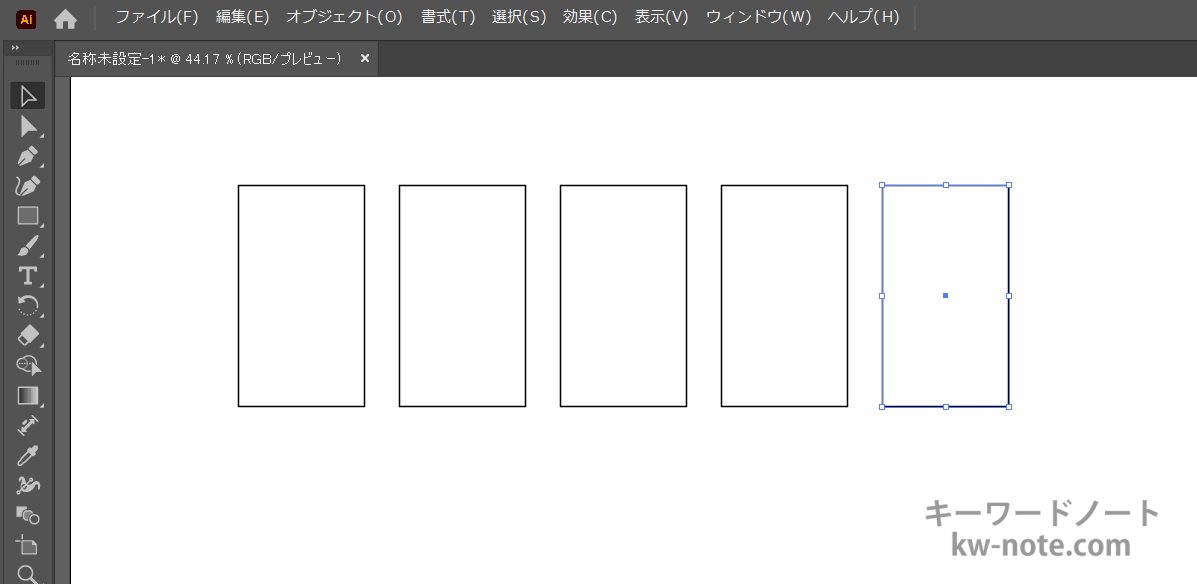

長方形ツールで形を作ったら、選択ツールで作ったものを選択、Altを押しながらドラッグし横にコピーします。

その時AltにプラスしてShiftも押しながらだと真横に配置しやすくなります。

2つ並んだ状態になったらCTRL＋Dで繰り返し、つまり先ほどのコピーを繰り返せるので、お好みの数に増やします（今回は5つ作成）。

左メニューの選択、ドラッグして作った5つをすべて選択します。

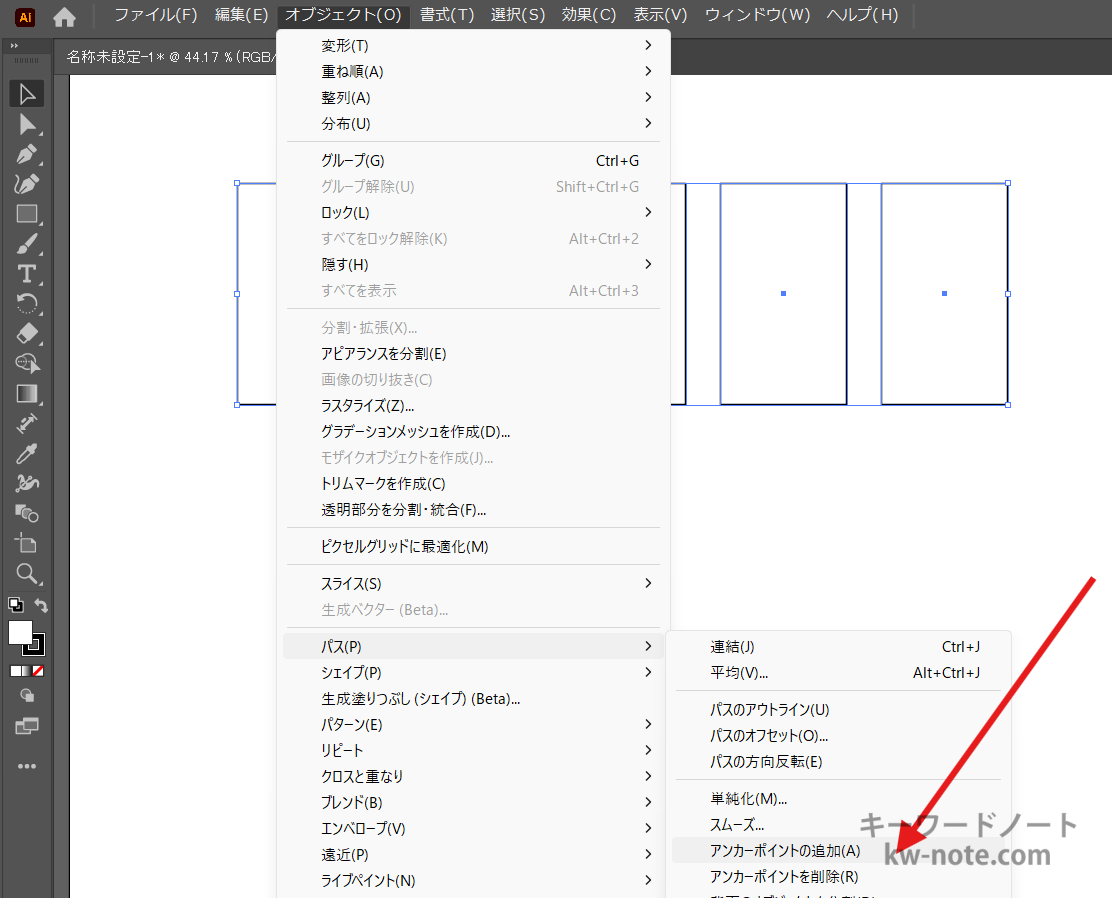

上メニューのオブジェクト、パスにあるアンカーポイントの追加をクリックします。

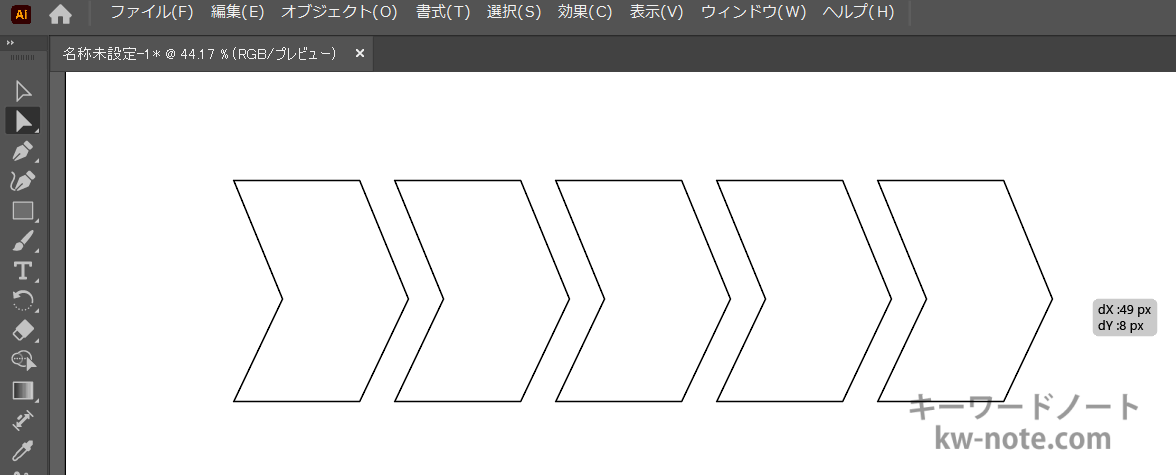

辺の真ん中にパスが追加されたので、ダイレクト選択で、すべてのシェイプの左右の辺の真ん中にあるパスを囲むようにドラッグして、合計10のパスを選択します。

あとは選択されたパスを掴んでドラッグすると、5つまとめて矢印の形にできます。

Shiftを押しながらだと真ん中をキープしながら形作ることが可能。

配置を調整する

シェイプの距離が均等に揃っていなかったり、間隔がバラバラだったり、ずれてしまった、追加で作りたいなどの場合に、位置を整える方法です。

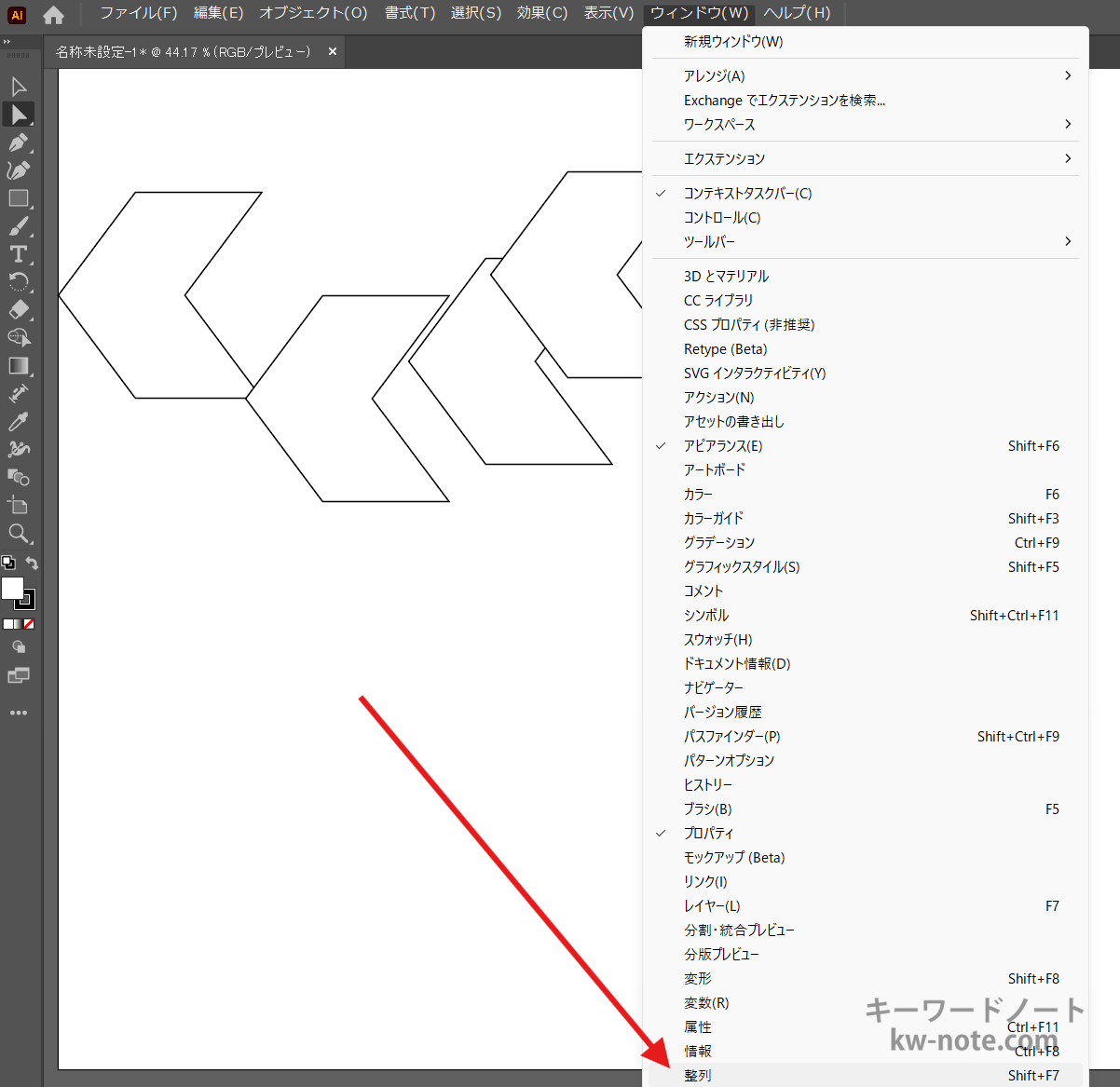

上メニューウィンドウから整列をクリック、すでにチェックが付いている場合はもう画面上に存在しているはずなので「整列」のパネルを探し表示させます。

左メニュー選択で整列したい5つのシェイプをすべて選択。

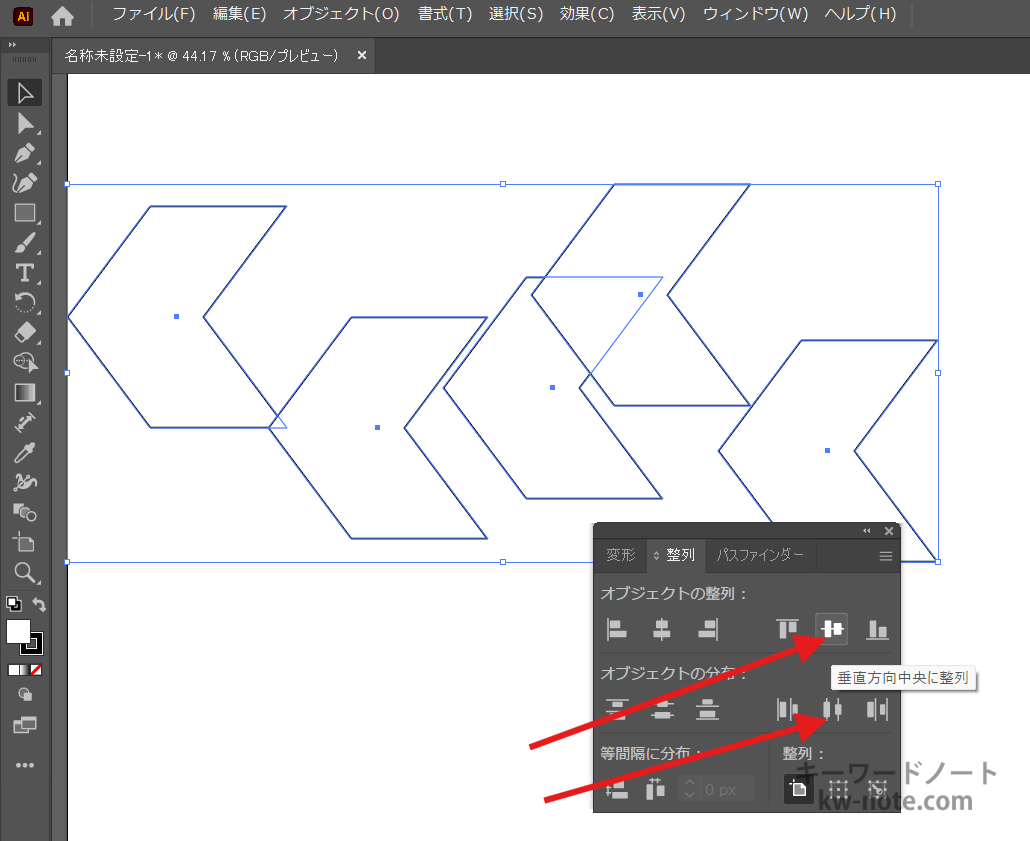

整列にある水平方向中央に分布と垂直方向中央に整列をクリックするとすべて均等に整います。

「水平方向中央に分布」は、一番左と一番右にあるシェイプを基準にして、内側にあるシェイプの距離を等間隔にするので、ボタンを押す前に外側をどこにするか決めて移動しておくと思い通りの長さに仕上げられます。

コードエディタ「Visual Studio Code」（VSCode）と「Cursor」で、選択した単語と一致するものを1つずつ順に選択するショートカットと、選択しすぎてしまった部分を今度は反対に1つずつ未選択にしてくれるショートカットについて解説します。

もちろん「単語」だけでなく、文字列やフレーズや文章にも使えます。

選択した箇所を消去はもちろん、修正したり追記したりも一括で行えるので、知っておくと便利＆効率アップに繋がりうる機能です。

ページ内すべてを一括選択すると、例えば「the」を選択しようと思ったら「thead」のtheも選択されてしまうなど、想定外の文字まで選択されてしまったり、これらを変換すれば誤変換となってしまいますが、この方法であればそういった事態も防ぐことが可能です。

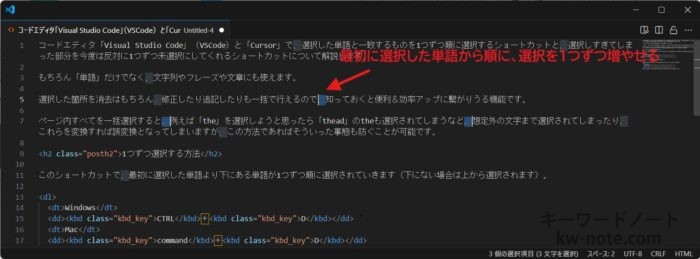

1つずつ選択する方法

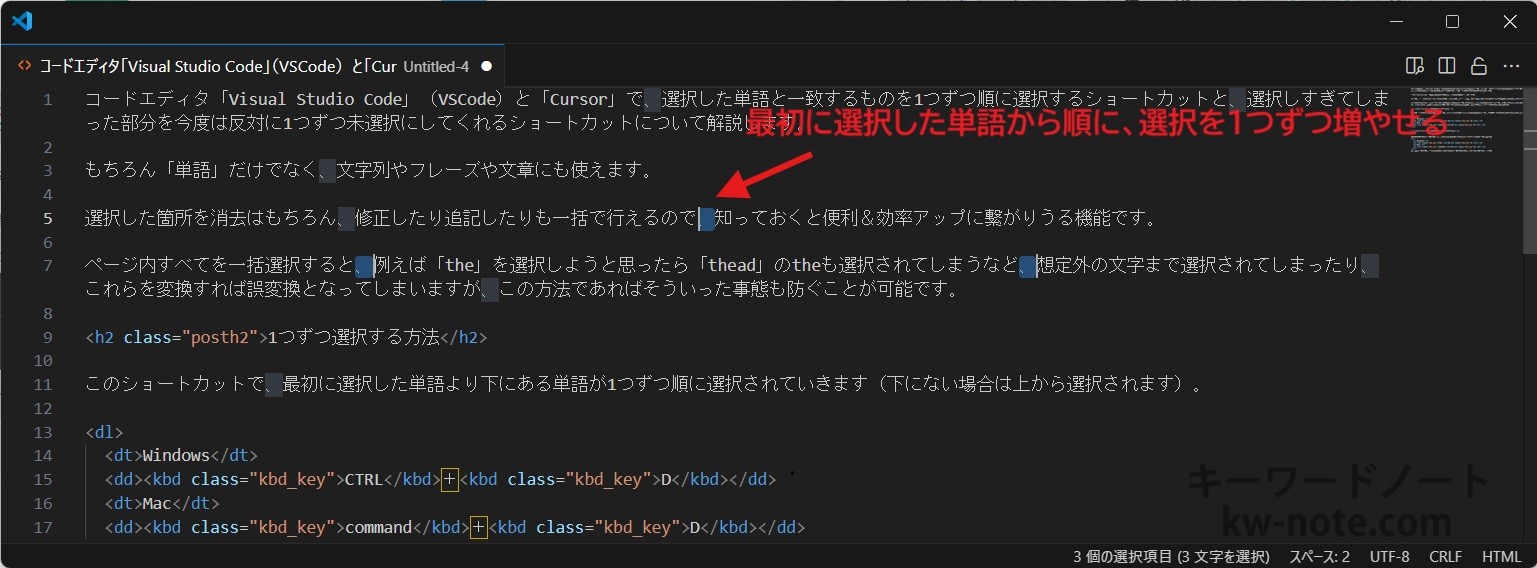

このショートカットで、最初に選択した単語より下にある単語が1つずつ順に選択されていきます（下にない場合は上から選択されます）。

Windows

CTRL＋D

Mac

command＋D

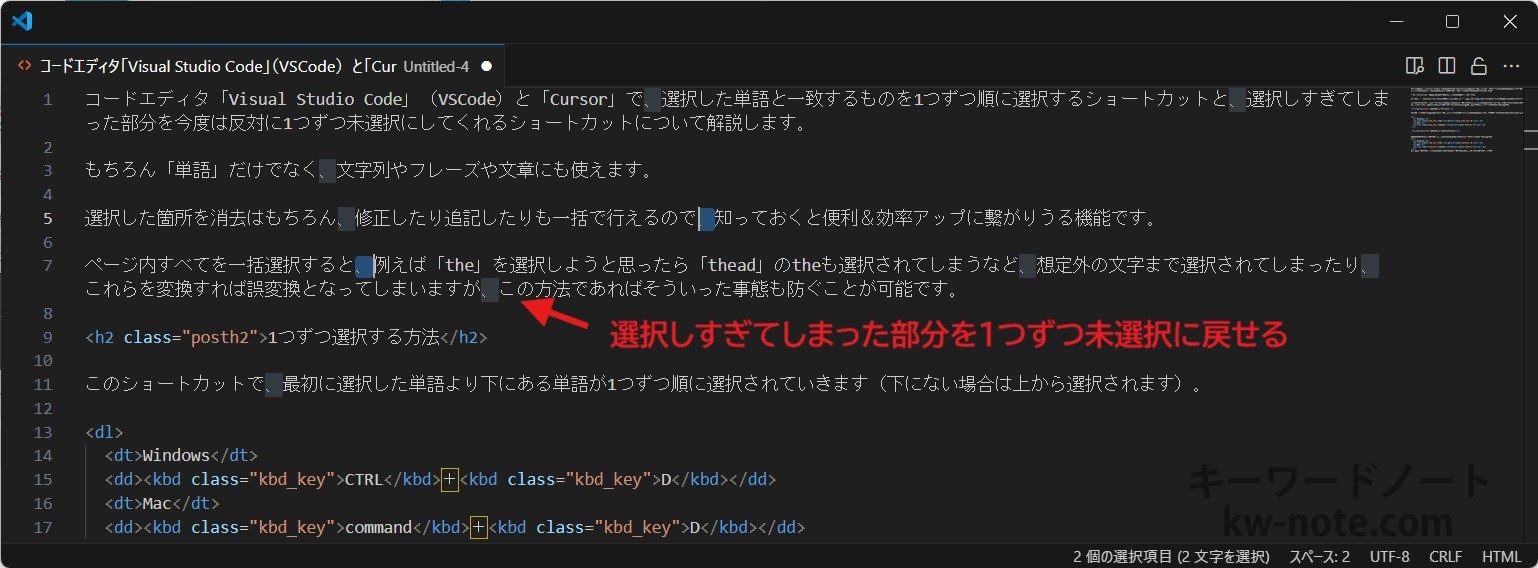

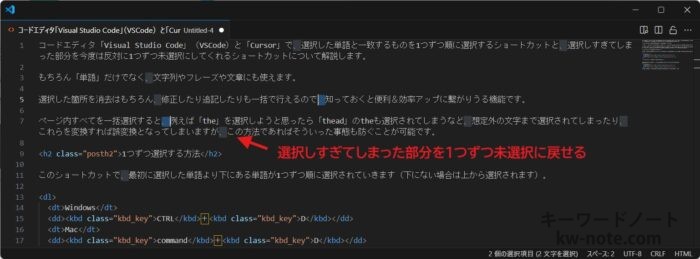

1つずつ選択を取り消す方法

いくつか余計に選択してしまった場合は、1つずつ戻す（未選択にする）ことも可能です。

Windows

CTRL＋U

Mac

command＋U

これで選択してきたものを、下から1文字ずつ選択していなかった状態に戻してくれます。

イラレ（Adobe Illustrator、アドビ イラストレーター）で画像を開いたときに、アートボードの白背景と画像のサイズが合っておらず、グレー背景の場所にはみ出てしったり、逆に小さすぎて白背景の上にちょこっと乗っかってる状態になってしまう場合があります。

そのまま書き出すと白背景にある部分だけが切り取られた状態になってしまい不自然な画像になってしまします。

実際どんな風になるのか見てみましょう。

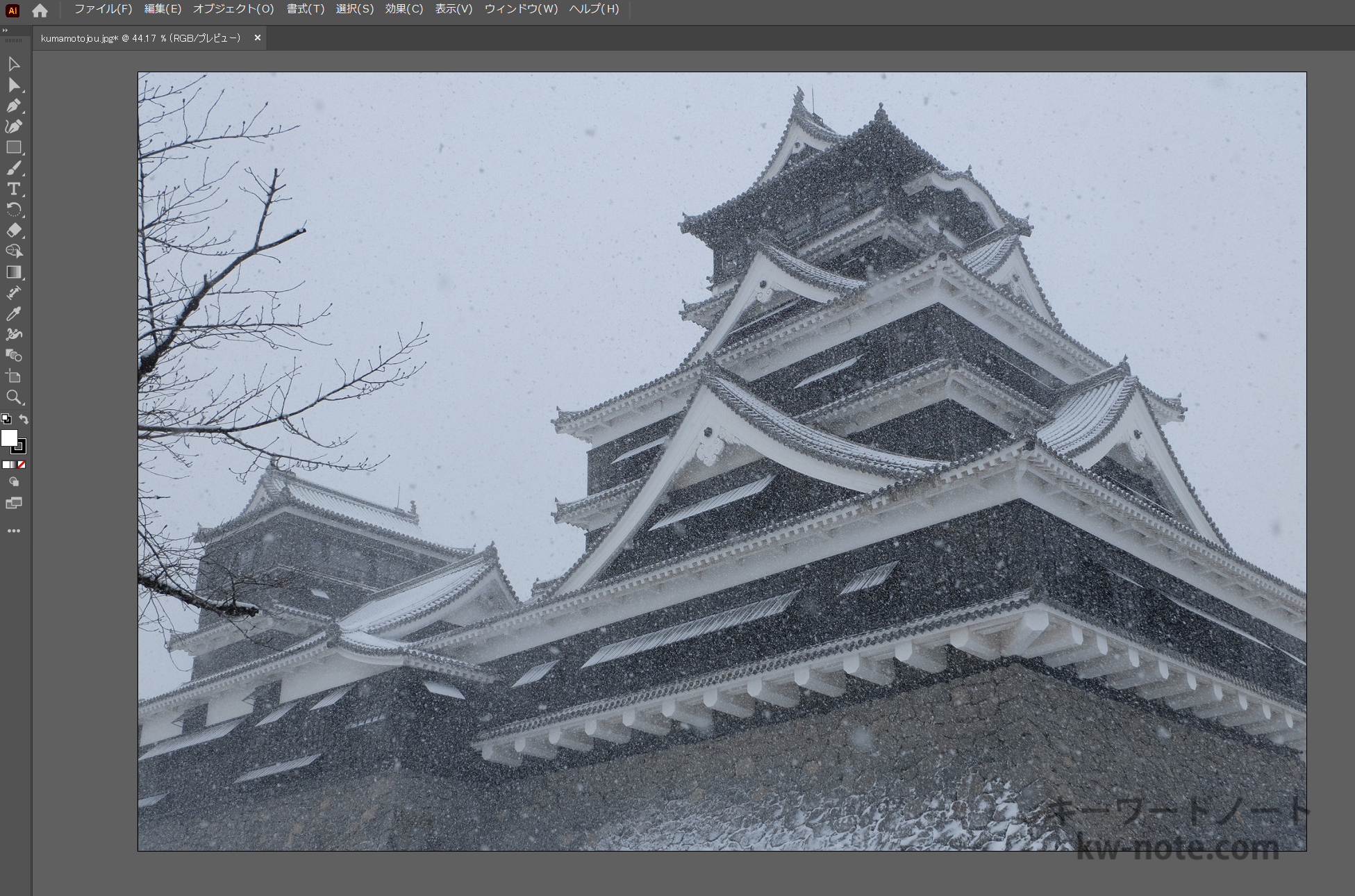

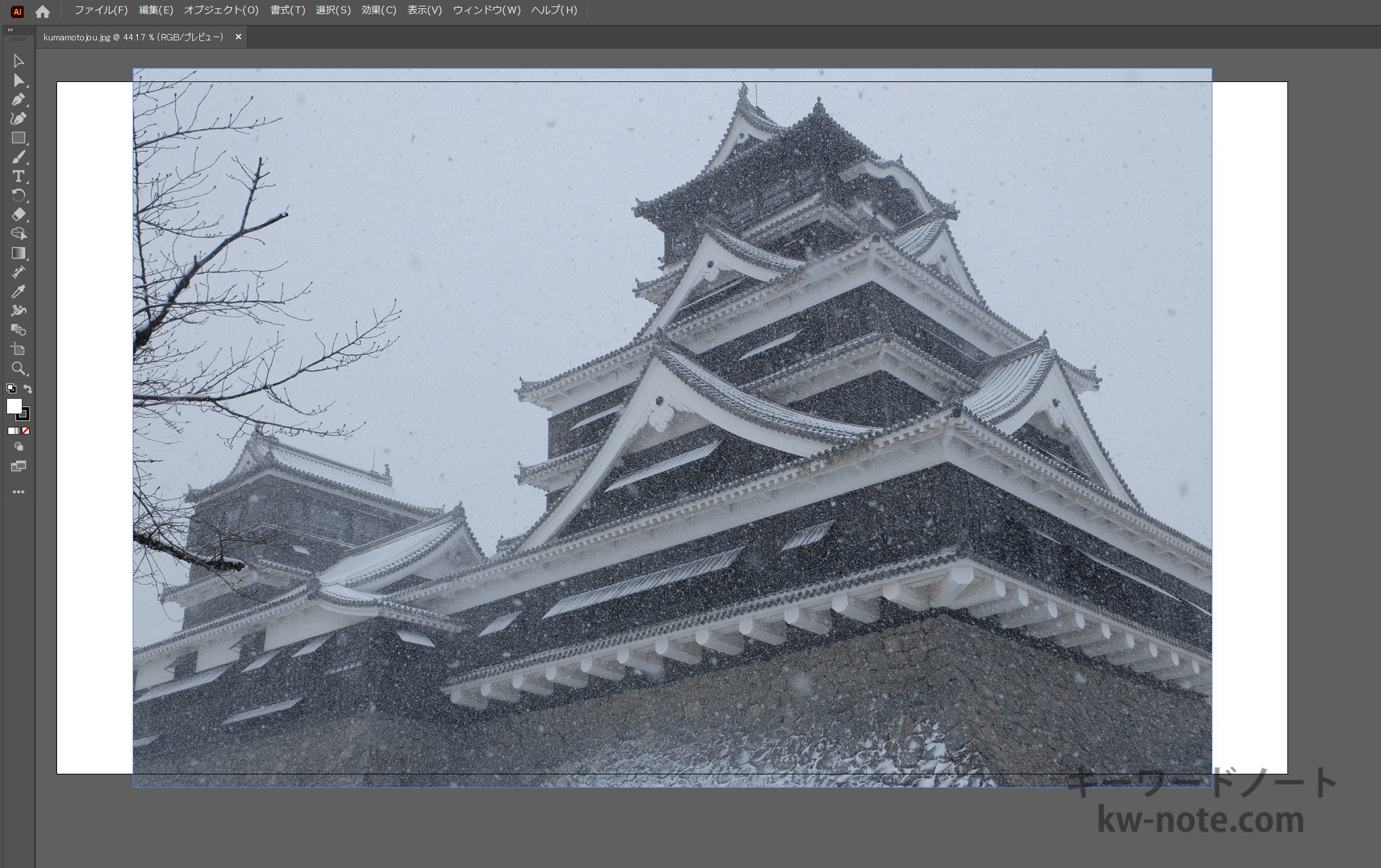

画像をドラッグしてイラレの上で開くと一部が白背景の上にありますが、グレー背景にはみ出してしまっています。

これをアートボードの枠にぴったりと収めてくれる方法です。

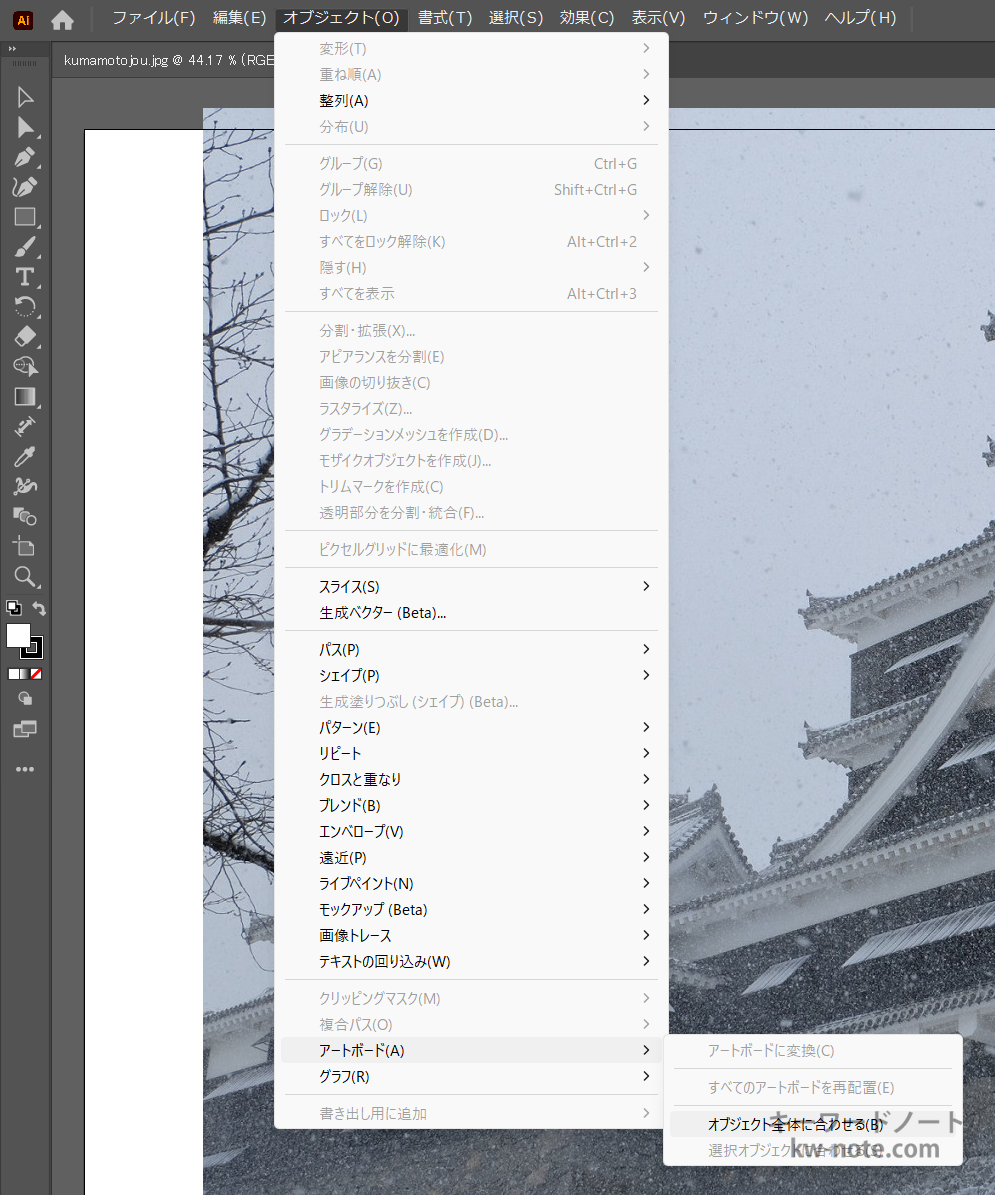

ショートカットはありませんが（設定可）、下の画像のようにメニューから行います。

上メニューにあるオブジェクト、アートボードからオブジェクト全体に合わせるを選択。

これで画像にあわせたサイズにフィットしてくれます。
